市面上常見拾音頭與帶音頻接口網絡攝像頭的接法

　　市場上的拾音頭形形色色，千奇百怪，用戶在使用帶音頻的網絡攝像頭是，怎么把拾音頭接入到攝像頭里呢，下面告訴大家如何將拾音頭接入網絡攝像頭里。

　　一、常見拾音器及接口形態

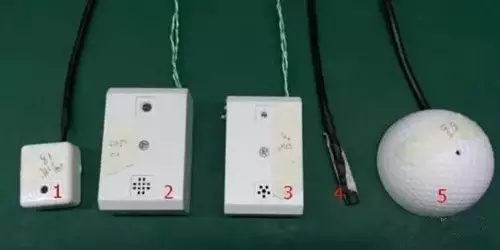

　　市場上現有常見拾音器形態有：

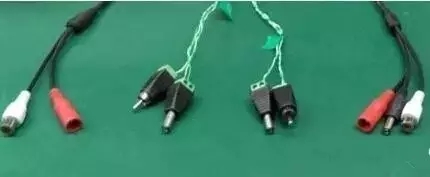

　　對應接口形態：

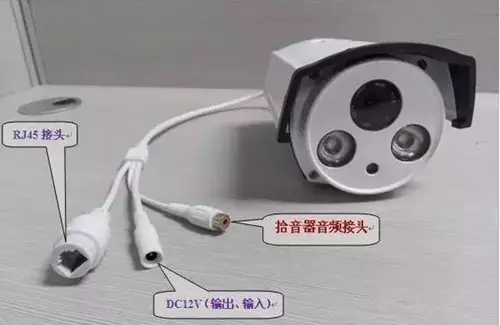

　　網絡攝像機尾線接頭形態，則配有拾音器音頻接頭，接頭如下圖：

　　接頭說明：

　　1、RJ45接頭，是接插網絡水晶頭。

　　用于傳輸攝像機錄取的音、視頻網絡信號；

　　2、DC12V接頭，是攝像機電源輸入接口（5.5mm（母座）接口），可以外接12v電源；

　　當RJ45接頭連接交換機（標準POE或SPOE）時，可以給拾音器或者其他12v弱電設備作為供電接口使用；

　　3、拾音器音頻接頭，是常見的音視頻蓮花接頭（母座），用于連接拾音器錄取的音頻模擬信號。

　　二、拾音器常用供電方式

　　1、攝像機、拾音器各自獨立供電：

　　使用兩個12V電源或2路集中供電電源（限制20米內）；

　　2、三通頭共享供電：

　　1個12V電源或1路集中供電電源，限制20米內;

　　3、SPOE交換機供電：

　　標準100米以內、超遠200米以內。

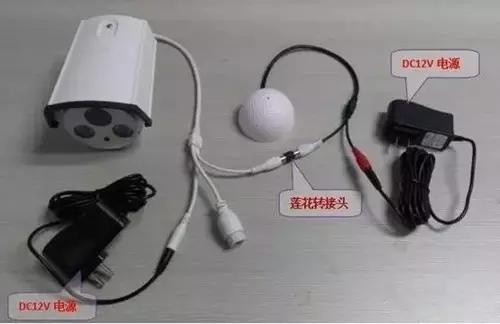

　　一、攝像機、拾音器各自獨立供電連接示范

　　連接說明：

　?。?）用兩個12V電源分別接入攝像機和拾音器；（2）—用一個蓮花轉接頭將攝像機、拾音器的信號線連起來即可。

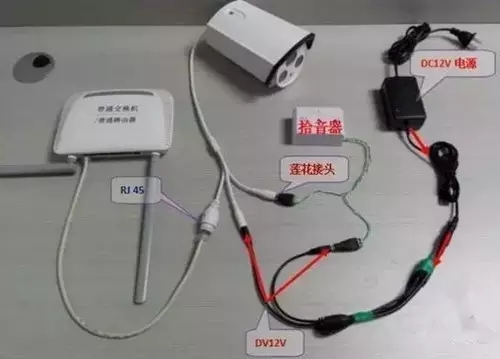

　　二、三通頭 加 1個12V電源，一拖二共享供電連接示范

　　自制接頭類拾音器與自帶接頭類拾音器(電源一拖二共享供電)：

　　連接說明：

　　1）用網線將攝像機RJ45接頭連到交換機/路由器網口；

　　2）手工做好拾音器音頻信號蓮花接頭（公），然后接到攝像機尾線的蓮花頭母座（自帶接頭類拾音器不需要此步）；

　　3）電源方面，用一條一拖二的（一母兩公）分接電源線，將電源分別接入攝像機與拾音器的電源接口，實現12V DC電源同時給攝像機、拾音器供電。

　　此處，拾音器電源線接的是DC電源母座（類似于攝像機尾線DC母座）。

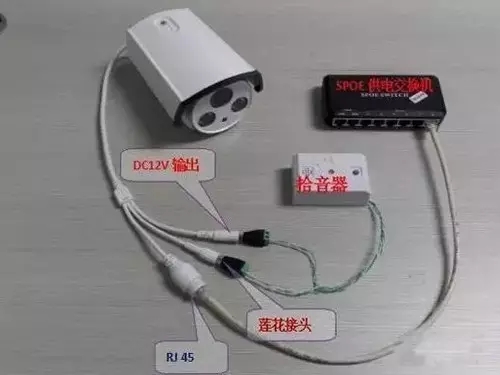

　　三、SPOE交換機供電（標準100米以內、超遠200米）連接示范

　　自制接頭類拾音器與自帶接頭類拾音器（SPOE交換機供電）：

　　連接說明：

　　1）用網線將攝像機RJ45接頭連到SPOE供電交換機供電網口；—手工做好拾音器電源接頭（公）并插到攝像機尾線DC12V母座（利用攝像機尾線DC輸出給拾音器供電）；

　　2）手工做好拾音器音頻信號蓮花接頭（公），然后接到攝像機尾線的蓮花頭母座即可（自帶接頭類拾音器不需要此步）；

　　3）電源：用一個轉接頭將拾音器電源母座連到攝像機尾線DC母座（利用攝像機尾線DC輸出給拾音器供電)。
